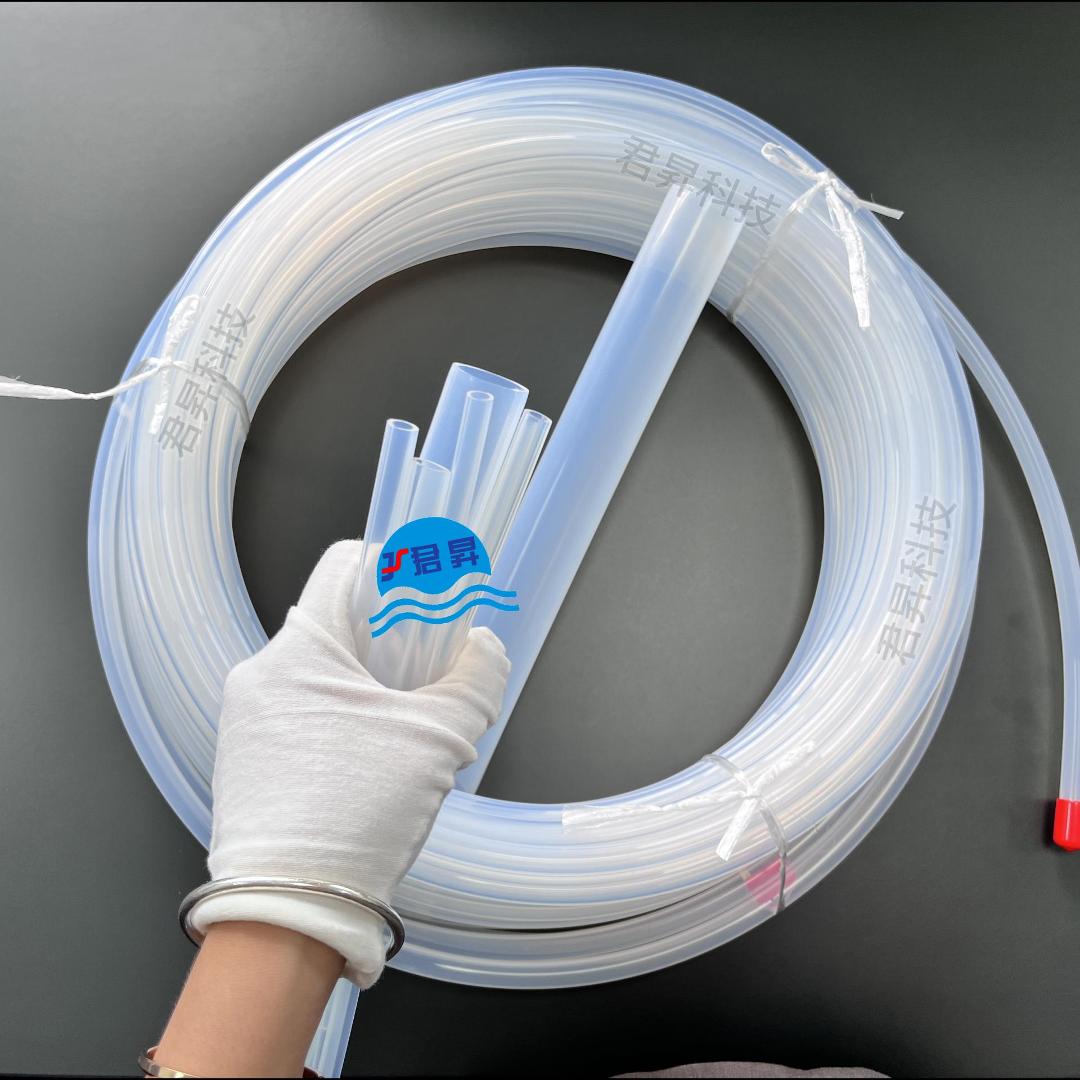

大金231PFA管在半导体设备中的应用案例

在半导体制造过程中，高纯度、耐腐蚀、耐高温的流体输送系统至关重要。大金231PFA管（全氟烷氧基树脂管）凭借其卓越的化学稳定性、超低析出特性以及宽广的耐温范围（-200°C~260°C），成为半导体行业流体传输系统的首选材料之一。

一、大金231PFA管的核心优势

在深入探讨应用案例之前，有必要了解大金231PFA管的核心特性，这些特性使其在半导体行业中具有不可替代的优势：

超高纯度，极低析出

金属离子含量<0.1 ppb，符合SEMI F57标准，适用于超纯水（UPW）和化学品输送。

总有机碳（TOC）析出极低，避免污染半导体制造环境。

卓越的耐化学腐蚀性

可耐受氢氟酸（HF）、硫酸（H₂SO₄）、硝酸（HNO₃）、氢氧化钠（NaOH）等强腐蚀性介质。

在高温（200°C以上）环境下仍保持稳定性能。

超光滑内壁，减少污染残留

内壁粗糙度Ra≤0.2μm，减少颗粒积聚，适用于高洁净度要求的半导体工艺。

优异的机械性能

抗应力开裂，适用于振动或频繁弯曲的工况。

二、大金231PFA管在半导体设备中的典型应用案例

1. 高纯化学品输送系统

应用场景：晶圆厂蚀刻液、清洗液输送
案例：某5nm晶圆制造厂采用大金231PFA管输送氢氟酸（HF）和硫酸（H₂SO₄）混合液。

挑战：HF具有极强的腐蚀性，普通不锈钢或塑料管道易被腐蚀，导致金属离子污染。

解决方案：采用大金231PFA管，其超低金属离子析出特性确保晶圆表面无污染。

效果：连续运行18个月无泄漏，金属污染<0.05 ppb，显著提升良品率。

2. 超纯水（UPW）传输系统

应用场景：晶圆清洗、湿法工艺
案例：某半导体厂在超纯水系统中使用大金231PFA管。

挑战：传统PVDF或PP管可能析出微量有机物，影响UPW水质。

解决方案：采用大金231PFA管，其极低TOC析出特性确保水质稳定。

效果：超纯水电阻率保持18.2 MΩ·cm，满足半导体级洁净要求。

3. 高温工艺气体输送

应用场景：CVD（化学气相沉积）、扩散炉气体管路
案例：某半导体设备制造商在高温CVD工艺中使用大金231PFA管输送SiH₄（硅烷）和NH₃（氨气）。

挑战：高温下普通塑料管易变形，释放挥发性有机物（VOCs）。

解决方案：采用耐260°C的大金231PFA管，确保气体纯净度。

效果：5年无更换记录，无热老化导致的性能下降。

4. 湿法清洗设备管路

应用场景：晶圆清洗机、去胶机
案例：某半导体湿法设备厂商使用大金231PFA管搭建SPM（硫酸+双氧水混合液）输送系统。

挑战：SPM具有强氧化性，普通材料易被腐蚀并产生颗粒污染。

解决方案：采用大金231PFA管，其耐强酸和抗应力开裂特性确保长期稳定运行。

效果：系统寿命延长3倍，年维护成本降低50%。

5. 光刻胶输送系统

应用场景：光刻工艺中的高纯度光刻胶输送
案例：某光刻机制造商采用大金231PFA管输送光刻胶。

挑战：光刻胶对杂质极度敏感，微量金属离子可能导致图案缺陷。

解决方案：使用大金231PFA管，其超高纯度避免污染。

效果：光刻胶纯度达标，晶圆曝光良率提升2%。

总结

大金231PFA管凭借其超高纯度、卓越耐腐蚀性和热稳定性，在半导体设备中发挥着不可替代的作用。从高纯化学品输送到超纯水系统，再到高温工艺气体管路，其优异的性能确保了半导体制造的高良率和低污染风险。未来，随着半导体技术的进步，大金231PFA管的应用范围将进一步扩大，为更先进的制程提供可靠保障。
