大金231PFA管的挤出成型工艺

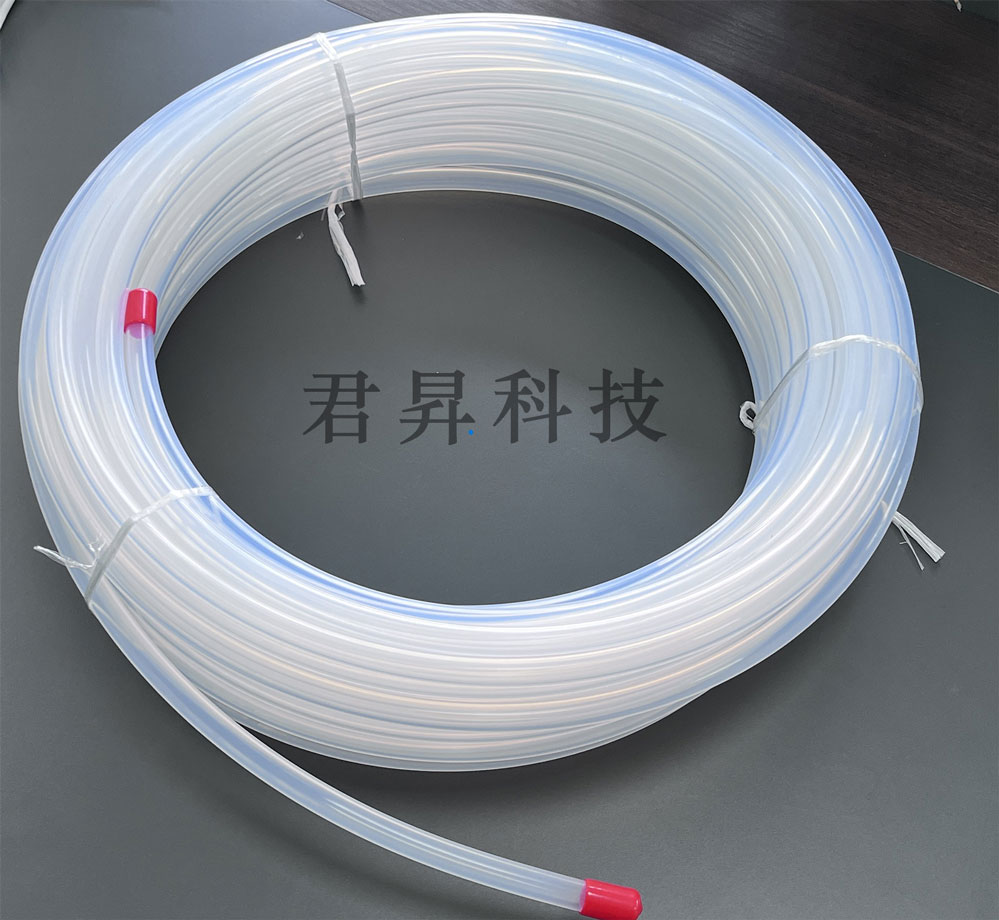

在半导体芯片制造车间里，一根看似普通的透明软管，正输送着纯度要求极高的氢氟酸。如果管壁析出哪怕一个金属离子，都可能导致整片晶圆报废。这根肩负重任的管子，就是大金231PFA管。它凭什么能胜任？答案藏在它的挤出成型工艺之中。

从一粒“高纯种子”开始

大金231PFA管的制造，始于一种特殊的原料——AP-231SH高纯PFA树脂。这是一种四氟乙烯与全氟烷基乙烯基醚的共聚物，单体纯度高达99.999%。这种材料在室温下呈半透明乳白色颗粒形态，具有优异的流动性，熔融指数控制在1.5至2.5g/10min之间，非常适合挤出成型加工。

更重要的是，大金采用铂金催化聚合技术，完全摒弃了传统铵盐催化剂可能带来的金属残留。通过多级蒸馏提纯，原料中的钠、钾、铁等金属离子被严格控制在1ppb（十亿分之一）以下。这就像在源头上筑起一道墙，把杂质挡在门外。

挤出成型：在高温中“塑形”

挤出成型的核心原理并不复杂：将颗粒状的PFA树脂加热熔融，再通过特定形状的口模连续挤出，冷却定型后得到管材。但大金231PFA管的制造，将这个看似简单的过程做到了极致。

整个挤出过程在洁净室环境中进行，避免外界颗粒污染。PFA颗粒进入挤出机料筒后，被加热至350℃至420℃——这个温度范围需要精确控制，过高会导致材料降解，过低则熔融不均。熔融后的物料在螺杆推进下受压，经分流板由旋转流动变为直线流动，最后通过精密模具成型。

大金采用多层共挤技术，形成“三明治”结构的管材：芯层负责机械强度，表层追求极致光滑。挤出过程中，高纯氮气全程保护，防止材料在高温下热氧化降解。

镜面级内壁的秘密

管材成型后，还需要一道关键工序——内壁精密抛光。通过特殊抛光工艺，大金231PFA管内壁的表面粗糙度（Ra）可控制在0.2μm以下，远优于行业标准。这光滑如镜的内壁，让流体中的颗粒无处附着，也大大减少了流体滞留的风险。

最后，管材还要经过高温退火处理，在受控环境下消除内应力，防止长期使用后材料降解导致杂质释放。
